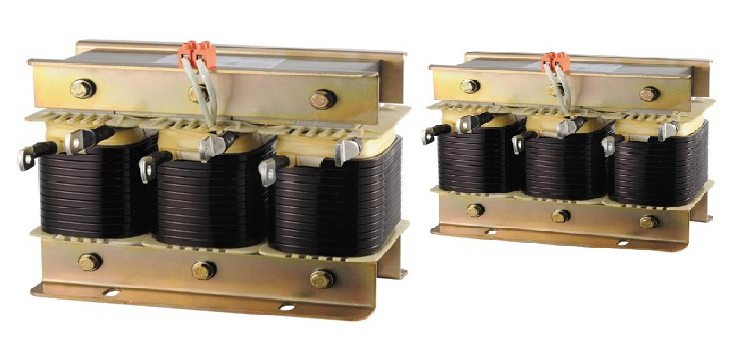

KLTS-DR 濾波電抗器
隨著電力電子裝置使用數量的不斷增加會導致電氣系統中越來越嚴重的諧波失真（變頻驅動裝置，大功率整流系統、不間斷電源等）、產生的非線性諧波電流，通常會導致電容器裝置出現故障，越來越多的電力用戶需要安裝去諧電容器系統。
諧振能引起以下不可預見的后果：
◆電容過載；
◆變壓器和傳輸設備過載；
◆放大系統線路諧波；
◆電壓波形失真，產生畸變；
◆影響表計，控制設備，個人計算機和電力設備正常工作。
這些影響可以通過在無功補償電容器前面串聯電抗器來避免，我們稱之為“去諧”濾波補償系統，通過調整該去諧補償回路自身的諧振頻率，使其低于系統中的最低次諧波頻率（工業系統通常為第5諧波、商業民用系統通常為第3諧波）。電抗器與電容器串聯后，能有效地吸收電網諧波，改善系統電壓波形,提高系統功率因數，并能有效地抑制合閘涌流級操作過電壓，有效地保護電容器。
電抗器鐵芯采用優質低損硅鋼片，線圈是由高純度銅導線（絕緣等級為H級的絕緣導線）漆包線繞制，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層玻璃布板做間隔，以保證電抗器在運行過程中不發生變化。電抗器設計成自然風冷，強制風冷也可以根據要求設計。集成的溫度傳感器開關（120℃超溫保護開關可逆向動作）能夠執行外部監控或在出現不容許的熱量聚集時具備切斷電抗器的功能。
特點：
- 過載能力：1.8 × In
- 線性度： 2.0 × In
- 損耗功率低
- 真空浸漬
- 120℃超溫保護開關
技術參數：
- 防護等級：IP00 (室內)
- 絕緣等級：H
- 冷卻方式：自然冷卻
- 繞組材料：銅
- 浸漬方式：聚酯樹脂
- 絕緣水平：繞組-鐵芯3kv
- 溫度監控：120℃常閉接點
- 參數誤差：+/-3%
- 技術標準：IEC76，VDE0550/0532
- 額定電壓：230~700V,50/60Hz
- 額定功率：10~50kvar
- 電抗率：5.67%, 6%, 7%, 8%,12.5%, 14%。另有單調諧濾波器專用電抗器。
