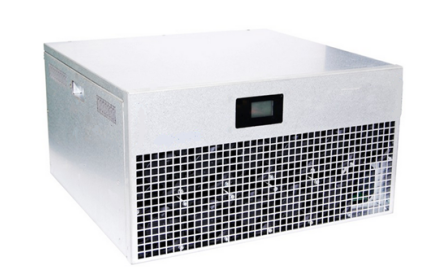

KLTS-SVG 靜止無功發生器
- 產品描述
- 技術參數
KLTS-SVG工作原理：
KLTS-SVG全稱為靜止無功發生器（SVG：Static Var Generator）, 其基本原理是采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。KLTS-SVG主要是用于400V低壓配電網動態無功補償，是以DSP高速運算電路和電力電子器件為核心的新一代補償裝置，能替代傳統的電容器補償?shù)母呖萍籍a(chǎn)品，彌補了傳統電容器補償分組投切、只能補償感性負荷等先天不足。無級輸出無功功率，準確設置理想補償方式。動態雙向調節功率因素，具有投切速度快、體積小、損耗低、運行可靠等特點，從理論上避免諧振的發生。
KLTS-SVG能夠輸出幅值、相位可控的補償電流，其輸出的電流可與負載電流中要補償?shù)臒o功電流及諧波電流相抵消，以提高功率因數，凈化電網質量，最終得到期望的補償效果。
技術參數:
◆ 電網電壓等級：AC220V~AC690V
◆ 電網頻率：50Hz/60Hz
◆ 模塊容量：25Kvar、50Kvar、100Kvar
◆ 電氣連接：三相三線/三相四線
◆ 無功調節范圍：額定感性無功到額定容性無功連續無級可調
◆ 響應時間： ≤5ms
◆ 模塊化擴展能力：最多擴展至10個功率模塊
◆ 工作允差： +/-10%(電壓)，+/-5%(頻率)
◆ 過載能力及保護：110%，長期運行；過載自動保護
◆ 有功損耗：<3% 額定功率下
◆補償功能：補償無功功率（全容性~全感性）、濾除特定諧波（13次以下）、消除三相不平衡
◆ 防護等級： IP20(防護等級可以定制）
◆ 工作環境溫度： -25℃—50℃（溫度高于50℃，便會有相應的降容）
◆ 濕度：最大95%RH（無凝露）
◆ 安裝： 室內安裝，潔凈環境，建議海拔高度不超過1500米（適當降容可至更高海拔）
