KLTS-APF有源濾波器系列采用電力電子技術與電網中的諧波源設備并聯運行。它能監視電網中的諧波電流情況，并根據用戶設定的濾波目標進行濾波。通過對電網注入相位相反的各頻次諧波電流來過濾被污染的系統電網。

KLTS-APF有源電力濾波器是以微機處理器(DSP高速檢測和運算)和電力電子器件為核心的新一代濾波與補償產品，其性能完全超越了由電容器和電抗器為核心的無源產品。不但能夠完美地濾除諧波，而且還能夠進行無功功率補償。是濾波和補償?shù)睦硐虢鉀Q方案。

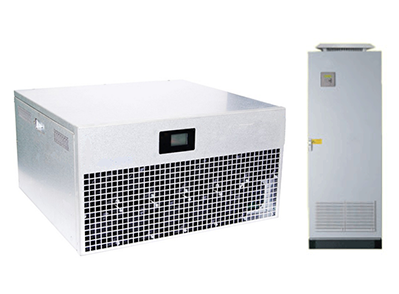

KLTS-APF系列有源濾波器在結構上采用模塊化的結構，獨創了模塊結構的有緣濾波器，安裝調試方便，容量隨意組合，運行更加可靠。

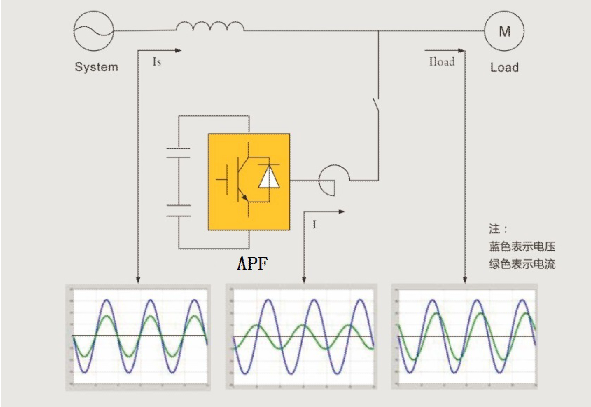

工作原理：

技術特點：

◆ 雙DSP高速檢測、運算和控制，確保諧波檢測和補償控制精準有效，兼具智能監控以及故障自動診斷功能； 具備遠程通訊接口，可通過PC機實時監控。

◆ 采用基于三相瞬時無功功率理論的檢測技術，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤電網諧波變化，具有高度可控性與快速響應性。

◆ 濾波性能不受系統阻抗影響，無諧振風險。

◆ 一機多用，即可濾除諧波電流，也可補償無功，提高功率因數。

◆ 采用最新的IGBT高頻開關器件，主電路采用橋式全控PWM變流技術，具有體積小、效率高、 可靠性高的特點，先進的多重化技術實現整機容量的擴展。
